Barnova TECHNOCAT TC und TC mobil
Vakuumentgasung für Heizungs- und Kühlanlagen
Die Barnova TECHNOCAT ist eine vollautomatische Vakuum-Volumenstromentgasung für geschlossene Heizungs- und Kühlkreisläufe. Sie entgast System- und Nachspeisewasser, unterstützt den konstanten Anlagendruck und überwacht zentrale Wasserparameter.
Alle technischen Details, Auslegungshinweise und Schnittstellen finden Sie im PDF-Prospekt.
Vorteile auf einen Blick
- Vollautomatische Entgasung von System- und Nachspeisewasser
- Für Warmwasserheizungsanlagen und Kühlkreisläufe
- Kontrollierte, mengenüberwachte Nachspeisung
- Messung von Sauerstoffgehalt und Temperatur, optional pH und Leitfähigkeit
- Mehrsprachige SPS-Steuerung mit Störmeldungs- und Datenprotokoll
- Stationäre und mobile Ausführung, optionale Fernüberwachung
01Funktionsprinzip
So entgast die TECHNOCAT
Ein Teil der Gase im Anlagenwasser ist gelöst und damit nicht als Luftblase sichtbar. Ändern sich Druck oder Temperatur, werden diese Gase frei und sammeln sich an ungünstigen Stellen.
Die TECHNOCAT entnimmt dem Kreislauf einen Teilvolumenstrom und führt ihn in die Vakuumsäule. Die Pumpe erzeugt dort einen Unterdruck, unter dem die Löslichkeit der Gase sinkt. Die freigesetzten Gase werden abgeführt, das entgaste Wasser gelangt zurück in die Anlage.
Besonderheit: Die TECHNOCAT erfasst den Sauerstoffgehalt und startet die Entgasung bedarfsgerecht bei Überschreiten des eingestellten Grenzwerts.
Ablauf in vier Schritten
- 01Systemwasser wird in die Vakuumsäule geführt.
- 02Die Pumpe erzeugt in der Säule einen Unterdruck.
- 03Im Wasser gelöste Gase werden freigesetzt.
- 04Gase werden abgeführt, entgastes Wasser fließt zurück.
02Leistung & Vorteile
Entgasung, Messung, Dokumentation – in einer Station
Die TECHNOCAT verbindet Entgasung, Nachspeisung, Druckhaltungsunterstützung und Wasserüberwachung in einer kompakten Einheit.
Gelöste Gase gezielt reduzieren
Die Vakuum-Volumenstromentgasung reduziert auch gebundene Gase, vermindert Strömungsgeräusche und stabilisiert die Zirkulation.
Nachspeisewasser entgasen und überwachen
Jede Nachspeisung läuft über die Vakuumsäule und wird mengenüberwacht dokumentiert.
Druckhaltung unterstützen
Mit einem druckbeaufschlagten Membranausdehnungsgefäß hält die Station den Mindestbetriebsdruck konstant.
Wasserqualität erfassen
Sauerstoffgehalt und Temperatur werden kontinuierlich gemessen, optional ergänzt um pH-Wert und Leitfähigkeit.
Betriebsdaten dokumentieren
Die SPS-Steuerung protokolliert Betriebszustände, Warn- und Störmeldungen mit Datum und Uhrzeit.
Individuell auslegen und fernüberwachen
Die Baureihe TC3 bis TC9 deckt unterschiedliche Anforderungen ab. Mit passender Kommunikationshardware ist Fernüberwachung möglich.
03Ausführungen
TECHNOCAT TC oder TC mobil

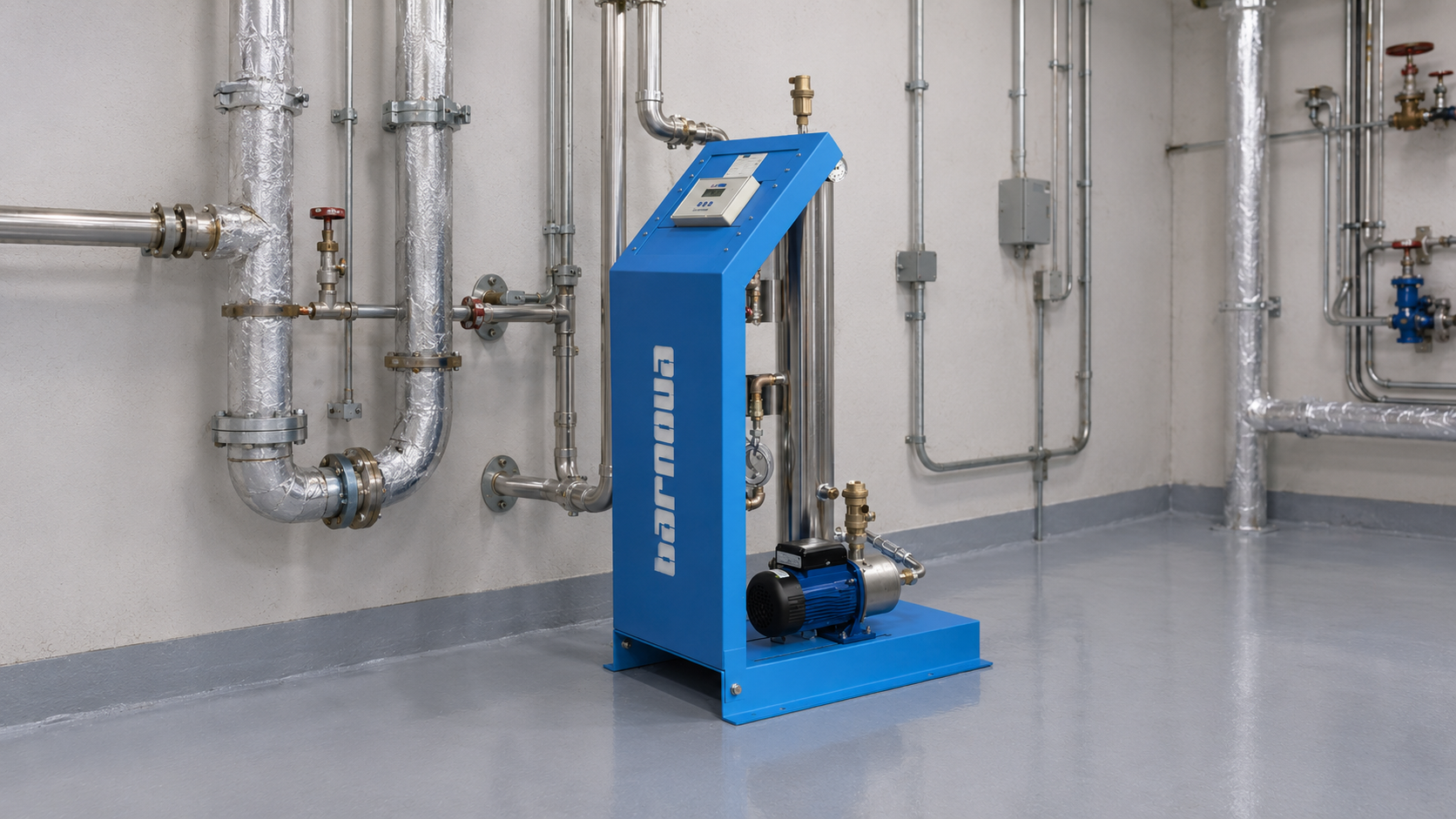

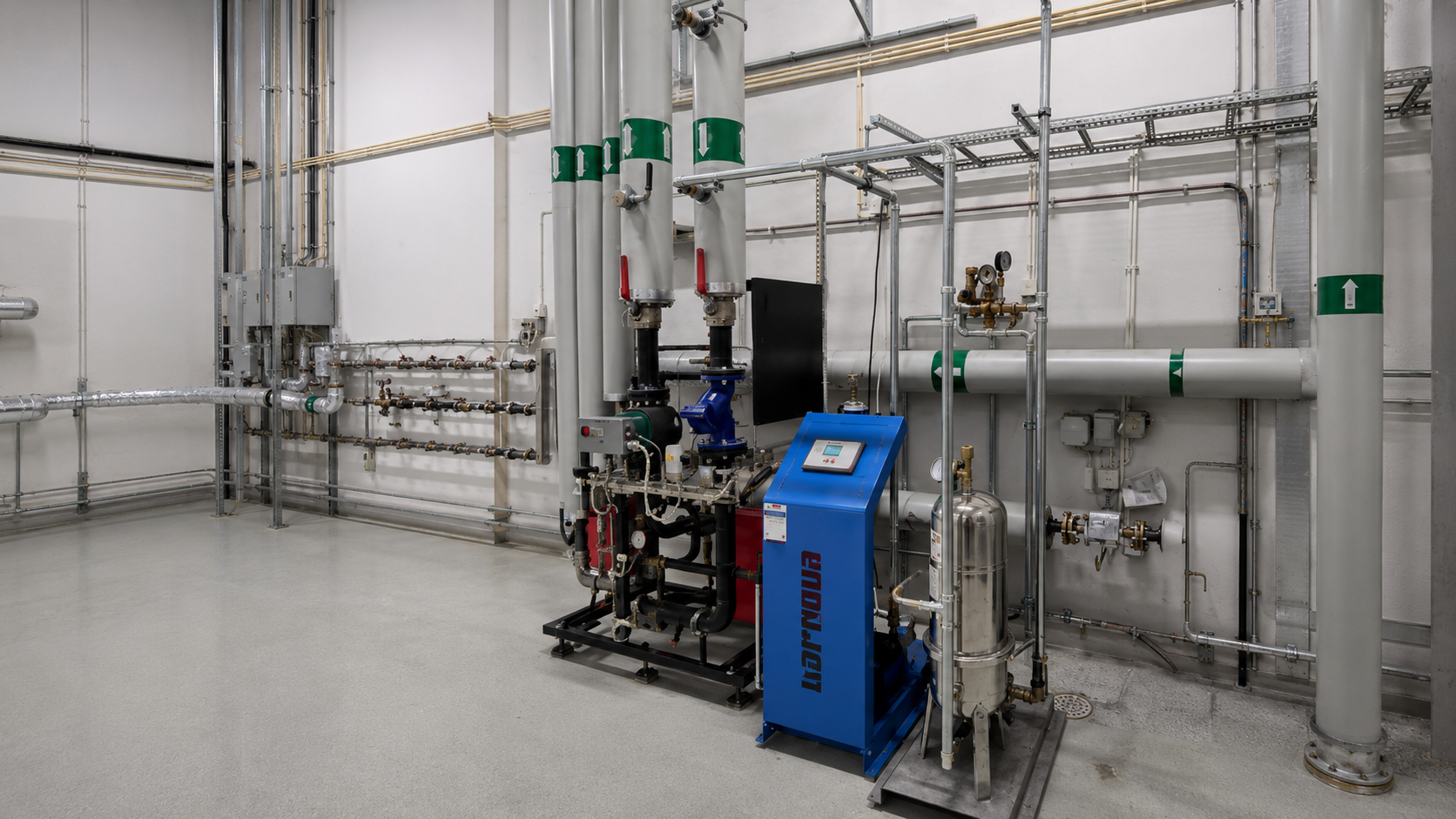

TECHNOCAT TC
Stationär, für die dauerhafte Integration in geschlossene Heizungs- und Kühlkreisläufe mit Entgasung, Nachspeisung, Messung und Datenübertragung.

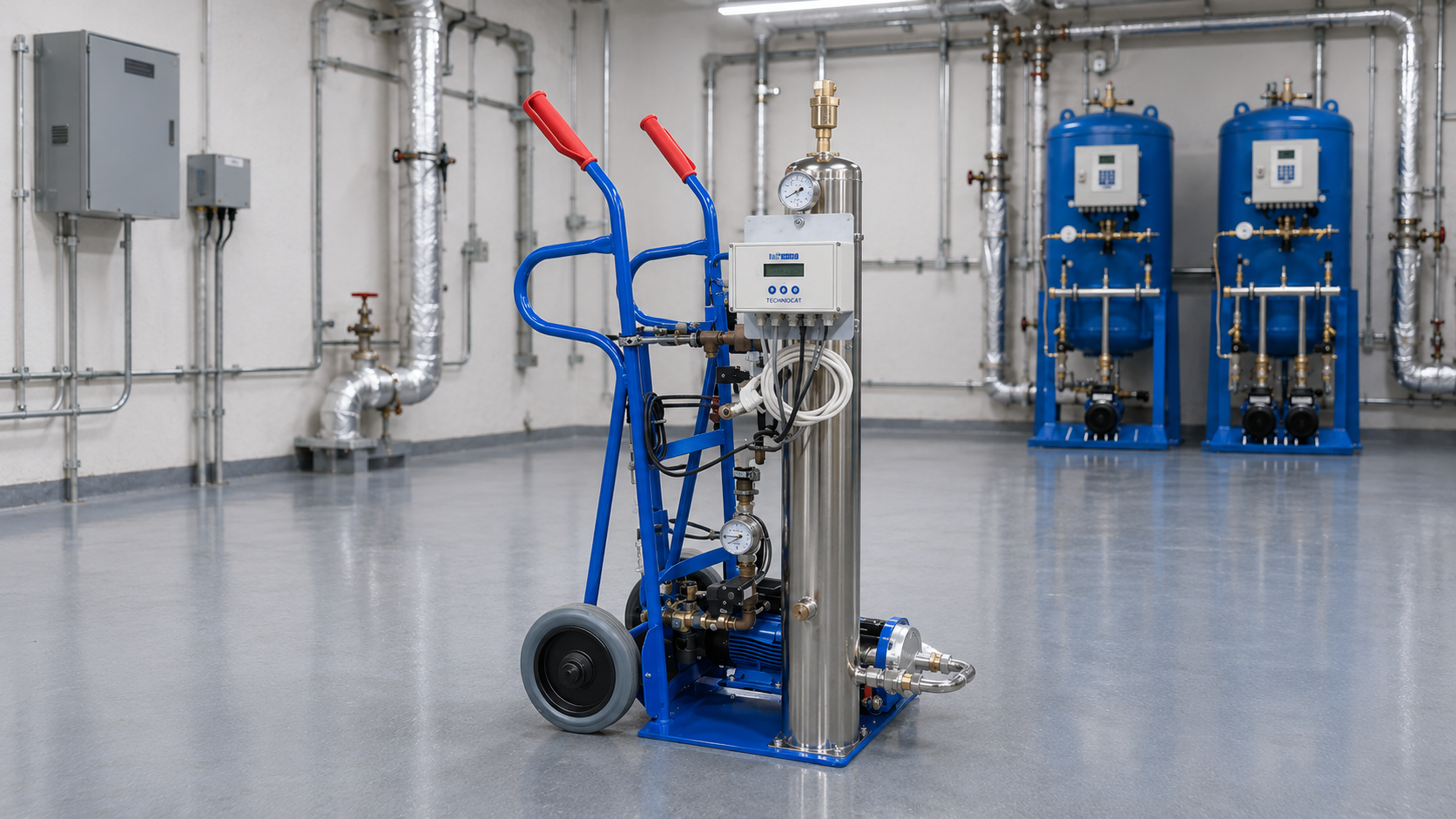

TECHNOCAT TC mobil
Mobil, für zeitlich begrenzte Einsätze wie Serviceaufgaben, Anlagenoptimierung oder die gezielte Entgasung wechselnder Systeme.
04Technische Daten
Kernangaben zur Baureihe
Die wichtigsten technischen Daten auf einen Blick. Ausführliche Informationen, Maßzeichnungen und Schnittstellen finden Sie im Prospekt.
Baureihen
TC3-70/95 bis TC9-70/95
Einsatzbereiche
Warmwasserheizung und Kühlkreisläufe
Glykolanteil
Bis 50 Prozent
Betriebstemperatur
70 / 95 °C, Vorlauf max. 120 °C
Betriebsüberdruck
Max. 10 bar
Haltedruck
1,8 bis 9,0 bar
Elektrische Daten
0,55 bis 1,50 kW, 230 V / 50 Hz, IP54
Messung
Sauerstoff, Temperatur, optional pH und Leitfähigkeit
Typenübersicht
0,55 / 0,75 kW
0,55 / 0,75 kW
0,75 / 0,95 kW
0,95 / 1,10 kW
1,10 / 1,10 kW
1,10 / 1,50 kW
Angaben abhängig von der gewählten Ausführung, technische Änderungen vorbehalten. Verbindlich sind das aktuelle Datenblatt und die projektspezifische Auslegung.
05Anfrage
TECHNOCAT fachgerecht auslegen lassen
Ob Neubau, Modernisierung oder wiederkehrende Luftprobleme: Barnova prüft Ihre Betriebsdaten und stellt die passende Ausführung zusammen.
